云計算大大擴展了IT服務能夠提供的種類和范圍，作為云計算服務提供者與使用者的聯系紐帶，泛聯路由平臺為云計算提供高速、可靠、擴展性強、簡單易用的廣域數據傳輸平臺。本文就泛聯路由平臺未來發展的架構與特征進行探討。
                                                               文/盧國強

一、泛聯路由平臺特征

    云計算主要包括公有云與私有云，云計算中心通過廣域數據傳輸平臺與終端用戶互聯，為公眾用戶或企業內部用戶提供云服務。由于使用云服務的終端用戶數量大、分布廣泛、接入方式多種多樣，因此將承載云計算的數據傳輸平臺稱為泛聯路由平臺。如圖1所示：

圖1 泛聯路由平臺示意圖

    雖然公有云與私有云所提供云服務的類型與對象不同，其網絡聯接方式、架構模型也不同，但從云計算本身的特點來看，承載云計算服務的泛聯路由平臺具有一定的共同特征：

    高可用：為了保證云計算服務的高可用性，除了云計算中心的高可靠外，泛聯路由平臺也必須確保網絡接入服務的高可靠，實現網絡連接“永遠在線”，從而對云計算為終端用戶提供了最可靠、最安全的數據存儲中心提供保證問題。；

    易用：泛聯路由平臺必須能夠兼容多種終端、多種接入方式，使得更多的用戶使用云計算服務，最大化擴展云計算服務的提供范圍，將對用戶終端的設備要求降到最低，使用力求簡化，使得用戶可以通過“任何終端、任何位置、任何方式”獲取云計算服務；

    可擴展：隨著云計算的開展，泛聯路由平臺必須具備可擴展性，能夠方便的接入新的云計算中心、新的用戶終端，并可以快速提供服務。

二、泛聯路由平臺架構

    泛聯路由平臺需要根據公有云、私有云的流量模型組織網絡架構，并通過各層次路由設備的接入和業務處理能力，滿足云計算數據中心對終端用戶業務提供的高可用、易用、可擴展性。

    1. 公有云泛聯路由平臺架構

    公有云的服務對象是公眾用戶，用戶主要通過互聯網接入方式與云計算中心連接。因此，公有云泛聯路由平臺是面向全互聯網用戶的，提供大容量、快速、高可用、安全的互聯網接入平臺。其平臺架構如圖2所示：

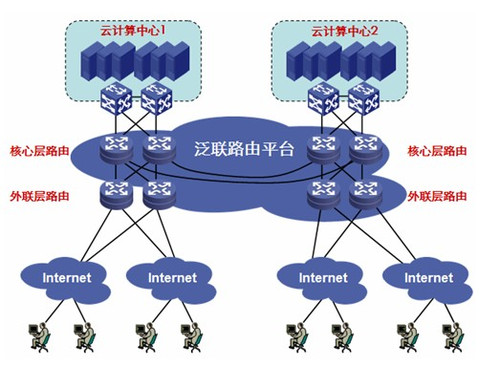

圖2 面向全互聯網用戶的公有云泛聯路由平臺架構

    公有云通常規模龐大，具有2個甚至多個數據中心，具有多個高速互聯網出口，其泛聯路由平臺主要由核心層

圖3 扁平化私有云泛聯路由平臺架構

    扁平化泛聯路由平臺采用核心層、接入層兩級路由架構：

    核心層路由器：連接云計算數據中心與接入層路由器，執行各接入層路由匯聚，以及高速數據轉發；支持互聯網用戶、遠程VPN用戶接入；

    接入層路由器：接入終端用戶。由于云計算對終端的要求必須盡可能簡化，因此要求接入層路由器更加智能化、自動化、多業務融合，例如支持豐富網絡接入方式，如有線/無線PC、PDA、手持終端等，支持IPv4單播/組播、IPv6單播/組播、MPLS VPN虛擬網絡等數據傳輸類型，具備豐富的QoS策略、安全控制策略、應用流量控制、應用加速等業務處理能力。

    較大規模的私有云泛聯路由平臺，例如大型集團為多個內部企業、合作伙伴提供云計算服務，所提供的云計算服務類型、終端用戶數量都具備一定的規模，通常擁有多個云計算中心，對可靠性、可擴增性要求更高，采用層次化架構，如圖4所示：

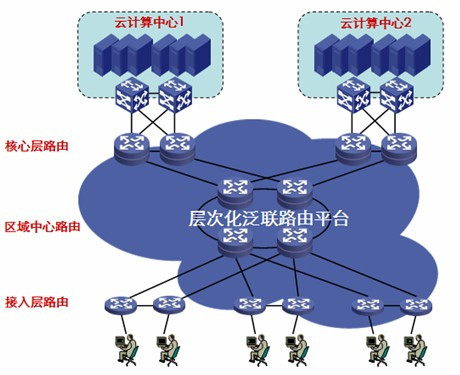

圖4 層次化私有云泛聯路由平臺架構

層次化泛聯路由平臺采用核心層、區域中心、接入層多級路由架構：

    核心層路由器：云計算數據中心出口核心路由器，執行云計算服務高速數據交換；

    區域中心路由器：核心層路由器與接入層路由器的中間層設備，通過上下兩級路由成環，分別用于匯聚各區域接入層路由器，以及與核心層路由器形成高速互聯網絡；

    接入層路由器：接入終端用戶，與扁平化平臺架構類似，支持豐富網絡接入方式，以及豐富的業務處理能力。

    相對于扁平化架構，層次化泛聯路由平臺架構能夠提供更清晰的管理界面，以及更靈活的擴展性。新增云計算數據中心可通過核心層路由直接與區域中心路由連接，不影響路由平臺架構的運行；新增接入層路由器也可直接上行到區域中心路由，實現對云計算數據中心的訪問。

三、泛聯路由平臺建設要求

    泛聯路由平臺架構設計是從整體組網結構上，依據云計算的泛聯特征，為終端用戶提供高速、便捷的接入環境，為云計算中心提供高性能、高可用、大容量、易維護、可擴展的承載平臺。泛聯路由平臺的建設，還需要考慮以下具體要求：

    開放融合：云計算架構下的網絡不是分離的，而是云計算服務的多網合一。通過將多個物理網絡、多個類型網絡以及多種業務網絡的融合，云計算中心在統一的泛聯路由平臺上為各種用戶提供數據、計算、存儲、視頻、語音等不同類型的云計算服務，使協同辦公成為可能。

    無線應用：隨著便攜機、上網本、掌上電腦、智能手機等的快速普及，WiFi/WAPI、3G等無線應用大大擴展了信息空間，豐富了接入終端的種類，提高了用戶訪問的便捷性，是云計算的一個重要服務形式。泛聯路由平臺在無線環境下的響應速度、連通率、容量，以及對漫游、無線定位等特性的支持，將成為云計算服務能否廣泛推廣的一個關鍵因素。

    IPv6應用：大量的終端接入，必將帶來IP地址需求的爆炸性增長。IPv6的應用，不僅僅是解決大量接入終端對IP地址的需求，并且在協議上比IPv4能夠提供更好的移動特性和QoS能力。相對于IPv4的固定報文格式，IPv6的擴展性更強，可根據不同協議要求增加擴展頭種類，按照處理順序合理安排擴展頭的順序。此外，IPv6引入自動配置以及重配置技術，對于IP地址等信息終端可通過自主協商實現自動增刪更新配置，真正即插即用，大大提高了IPv6的易管理性。最后，IPv6新增流標記域，方便了IPv6 QoS的端到端部署，使得業務終端可快速處理實時業務，從而支持IPv6的語音、視頻等應用。IPv6必將成為云計算泛聯路由平臺的重要應用。

    智能安全：云計算用戶、應用的多樣化，使得云計算泛聯路由平臺必須具備智能，包括針對用戶信息的智能、針對應用層信息的智能和針對多元化業務的智能，使網絡更“聰明”，面向不同用戶、不同場景，提供有針對性的服務。智能安全要求泛聯路由平臺具有識別用戶身份、L4～L7應用業務的能力，并根據數據流負載、網絡環境等對不同用戶、不同業務的訪問進行精細化控制。

    資源化：云計算將數據、存儲、應用等通過虛擬化形成資源池，為用戶提供服務。云計算泛聯路由平臺同樣也具有資源化的特征，通過網絡虛擬化技術，將網絡、鏈路、帶寬等形成資源，按需分配，從而使整個平臺更加靈活，滿足不同用戶對所需要云計算服務的差異化網絡接入、帶寬、安全性等承載要求。

    綠色節能：隨著云計算IT系統越來越龐雜，泛聯路由平臺的系統架構優化愈加重要，在設計、制造、運維、回收等各個階段必須盡可能減少能源消耗和對環境的負荷，滿足綠色要求，降低TCO。

四、總結

    云計算為分布在各地的眾多用戶提供了虛擬、高可靠、按需服務的IT資源，作為承載云計算服務資源的泛聯路由平臺，除了具備高速數據傳輸外，也必須在平臺架構上滿足高可用性、易用性和可擴展性，并根據不同的云計算類型，構建不同的泛聯路由平臺架構。
